智能無線局放(四合一)
概述：
環網柜、中壓柜、箱變、電纜分支箱等局部放電在線監測系統采用聲、電、溫升聯合檢測方法，即通過同時檢測開關柜的暫態對地電壓（TEV，地電波）、溫升和超聲波信號，以及配電室空間內特高頻（UHF）信號，實時監測開關柜內部原件、接頭盒各段電纜接頭的溫升、放電量，放電相位，放電次數等基本局部放電參數；計算出局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲測試譜圖、放電趨勢，從而及時發現被監測設備的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。
系統架構

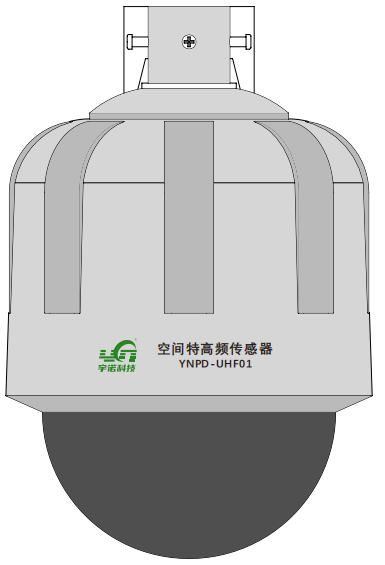

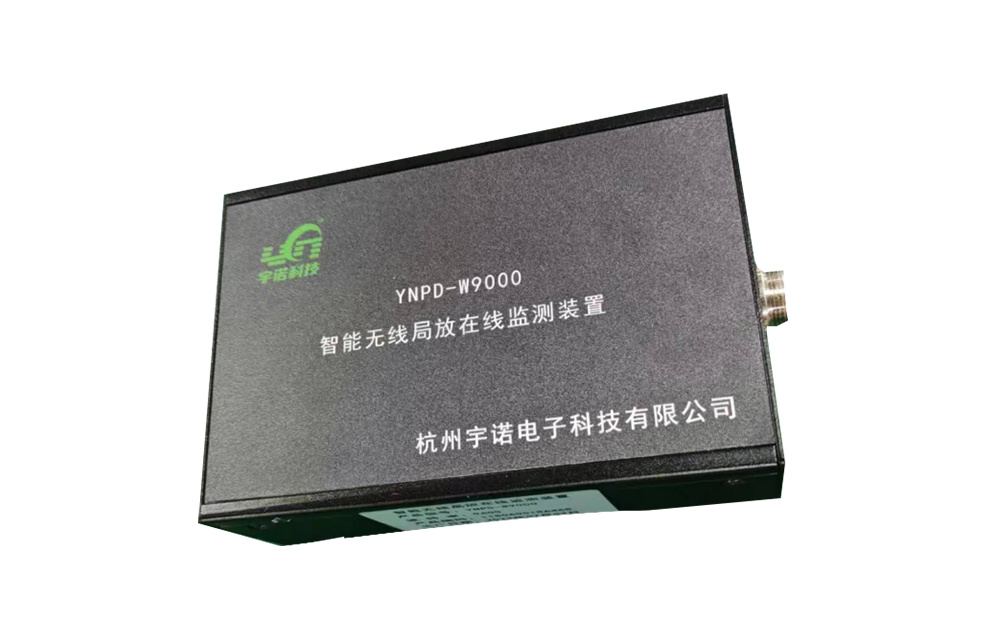

智能無線局放在線監測系統，由智能二合一傳感器(YNPD-AT01)、空間特高頻傳感器(YNPD-UHF01)、無源無線測溫傳感器(YN-CWS8)和智能無線局放在線監測裝置(YNPD-W9000)組成，實現對配電開關柜絕緣狀態、溫升的監測和分析，用來預測潛在開關柜故障，避免重大事故發生?？臻g特高頻（UHF）與局放采集裝置之間采用同軸電纜連接，智能二合一傳感器與局放采集裝置通過Lora傳輸數據，無源無線測溫傳感器與局放采集裝置通過無線傳輸溫度數據(頻段433M)，局放采集裝置與后臺網關之間可通過RS485或網線通訊，支持ModBUS 通訊協議。每臺局放采集裝置配置1個空間特高頻通道，并且可根據現場實際情況擴展通道數量，局放采集裝置具備局放邊緣計算功能和數據存儲功能。

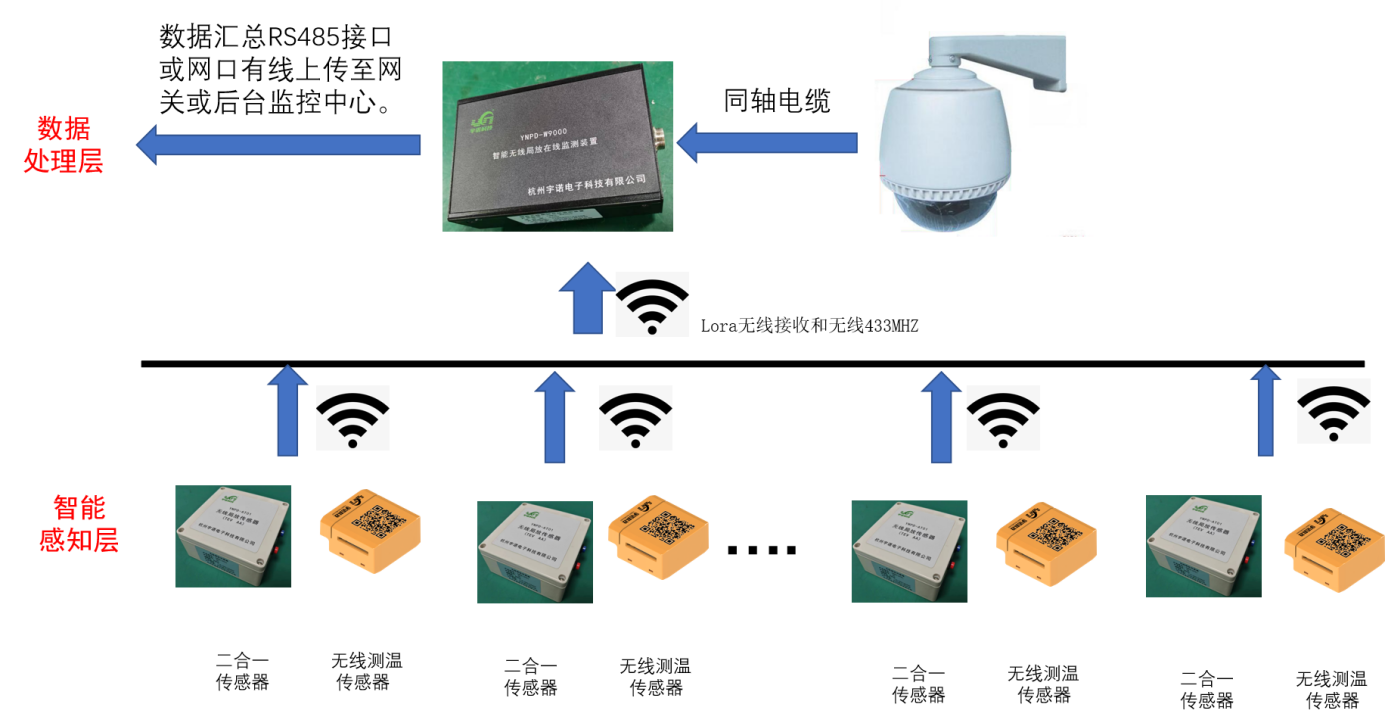

系統架構拓?fù)鋱D
產品特點
用超高頻、地電波和超聲波測開關柜局放是目前定期人工巡檢常用的檢 測方式，本設備將傳統技術與先進方式相結合，整合成完整在線監測系統；
帶通濾波技術與噪聲識別及剔除算法聯合運用，可有效識別局放信號；
系統采用的空間特高頻（UHF）傳感器采用非接觸式全向電磁波空間檢測技術，無需接觸設備，360°無線監測設備局放, 無監測死角，一臺傳感器可監測半徑20米范圍，可對配電設備進行實時在線監測；
空間特高頻傳感器無需接觸設備，球形外觀結構，可安裝在墻體或者配電房天花板上、無需停電；
實現采樣數據的無線傳輸，通訊距離長、安全可靠，抗干擾性強，穩定性好，安裝方便、待機功耗低，使用壽命長；
靈敏度高，能準確檢測出局部放電信號；
磁場感應取電，最小工作啟動電流3A；
可在電腦端查看檢測設備的運行狀態，便于工作人員實時了解設備運行狀態，分析及評估監測設備的運行狀況。
技術參數：
序號 | 項目 | 指標 | |
1 | 適用范圍 | 10kV及以上電壓等級開關柜變電站房 | |
2 | 通道數(空間特高頻) | 1通道 | |
4 | 功耗 | ＜9W | |
5 | 供電方式 | DC12V～24V | |
6 | 通訊方式 | 對下無線lora采集暫態地電波/超聲波信息，無線433Mhz采集開關柜溫升數據,通過同軸電纜接收空間特高頻信號；對上網口和RS485接口。 | |
7 | 接頭類型 | SMA | |
8 | 信號帶寬（MHz） | 300～3000 | |
9 | 靈敏度（pC） | ≥10 | |
10 | 動態范圍（dB） | ≥40dB | |
11 | 安裝位置 | 開關柜儀表室 | |
12 | 安裝方式 | 導軌式安裝 | |
13 | 尺 寸 | 180*100*50mm | |
14 | 環境參數 | 環境溫度 | －40oC～＋85oC |
環境濕度 | ≦93% | ||
海拔高度 | ≦4500m | ||

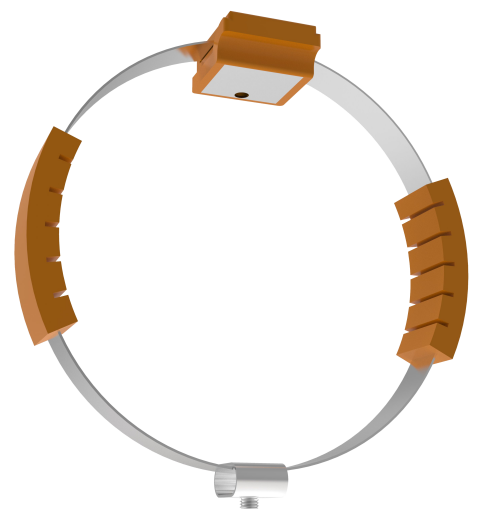

二合一無線局放傳感器(磁吸式安裝)
暫態地電波參數(TEV) | |
頻率范圍 | 3～100MHz |
測量范圍 | 0～60dBmV |
誤差 | ±1dB |
分辨率 | 1dB |
線性度誤差 | ≤±10% |
超聲波參數 | |
諧振頻率 | 40kHz |
測量范圍 | 0～60dBμV |
誤差 | ±1dB |
分辨率 | 1dB |
靈敏度 | ≤40dB |
線性度誤差 | ≤±20% |
技術參數
技術參數 | |
頻率范圍 | 300~3000MHz |
測量范圍 | -80~-20dBm； |
平均等效高度 | ≥10mm； |
靈敏度 | ≤7V/m |
工作溫度 | -40～+85℃ |
工作濕度 | 5～93%RH |

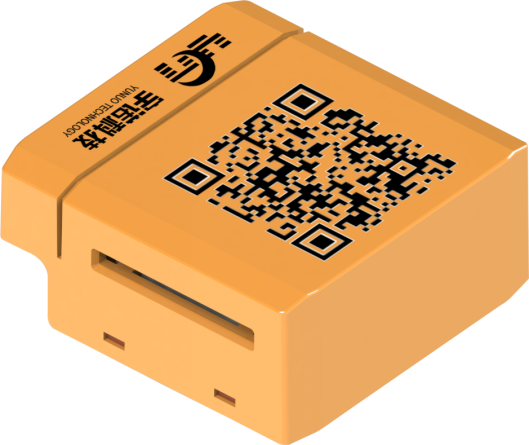

技術參數 | |
溫度測量范圍 | -25℃～125℃ |
溫度測量精度 | ±1℃ |
分辨率 | 0.1℃ |
取電方式 | 磁場感應取電 |
射頻標準 | 2.4G或433M |
工作電流 | 最小工作電流3A |
