三合一局放(超聲波+暫態低電壓+特高頻)—有線或無線
概述：
配電高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。
配電開關柜局部放電在線監測系統采用聲、電聯合檢測方法，即通過同時檢測開關柜的暫態對地電壓（TEV，地電波）、超聲波信號和特高頻（UHF）信號在線監測，實時監測開關柜內部原件、接頭盒各段電纜接頭放電量，放電相位，放電次數等基本局部放電參數；計算出局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電開關柜位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲放電趨勢，從而及時發現被監測設備的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。
產品特點
用特高頻、地電波和超聲波測開關柜局放是目前定期人工巡檢常用的檢 測方式，本設備將傳統技術與先進方式相結合，再配合溫升監測，整合成完整在線監測系統；
帶通濾波技術與噪聲識別及剔除算法聯合運用，可有效識別局放信號；
實現采樣數據的無線傳輸，通訊距離長、安全可靠，抗干擾性強，穩定性好，安裝方便、待機功耗低，使用壽命長；
靈敏度高，能準確檢測出局部放電信號；
可在電腦端查看檢測設備的運行狀態，便于工作人員實時了解設備運行狀態，分析及評估監測設備的運行狀況。
系統結構
智能無線局放在線監測系統，由智能三合一傳感器(YNPD-AT01)和智能無線局放在線監測裝置(YNPD-W9000)組成，實現對配電開關柜絕緣狀態的監測和分析，用來預測潛在開關柜故障，避免重大事故發生。智能三合一傳感器與局放采集裝置通過Lora(或RS485)傳輸數據，局放采集裝置與后臺網關之間可通過RS485或網線通訊，支持ModBUS 通訊協議。局放采集裝置具備局放邊緣計算功能和數據存儲功能。系統拓撲圖如下圖所示；

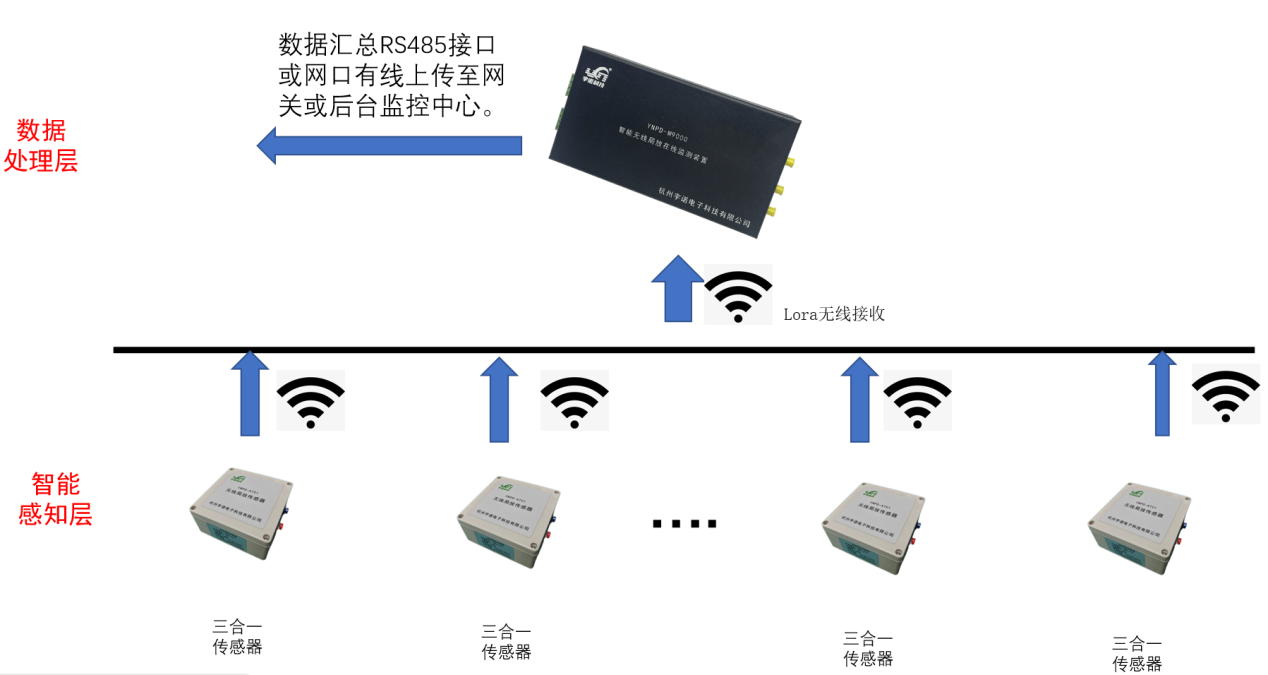

圖1 三合一局部放電在線監測系統拓撲圖
智能局放在線監測裝置

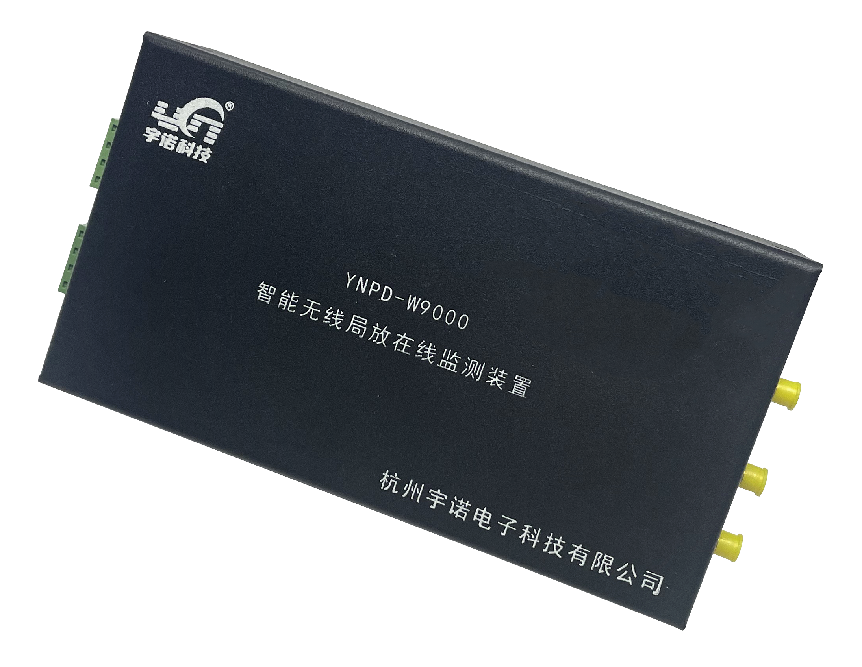

圖2智能無線局放在線監測裝置
技術參數：
序號 | 項目 | 指標 | |
1 | 適用范圍 | 10kV及以上電壓等級開關柜變電站房 | |
2 | 功耗 | ＜9W | |
3 | 供電方式 | DC12V～24V | |
4 | 通訊方式 | 對下無線lora(或RS485)采集暫態地電波、超聲波、特高頻信息，對上網口和RS485接口上傳數據。 | |
5 | 信號帶寬（MHz） | 300～1500 | |
6 | 靈敏度（pC） | ≥10 | |
7 | 動態范圍（dB） | ≥40dB | |
8 | 安裝位置 | 開關柜儀表室 | |
9 | 安裝方式 | 導軌式安裝 | |
10 | 尺 寸 | 180*98*52mm | |
11 | 環境參數 | 環境溫度 | －40oC～＋85oC |
環境濕度 | ≦93% | ||
海拔高度 | ≦4500m | ||
智能三合一局放傳感器依據設定的采樣周期檢測地電波、超聲波、特高頻，并將數據通過LoRa(或RS485)通訊傳輸至局放采集裝置，上傳數據包括地電波相位譜圖數據、超聲波相位譜圖數據及特高頻數據，安裝方式：磁吸式，尺寸：（115x115x52mm）

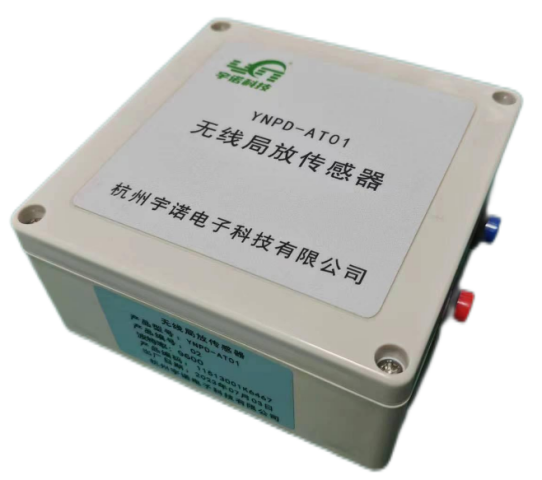

圖3 三合一傳感器
暫態地電波參數(TEV) | |
頻率范圍 | 3～100MHz |
測量范圍 | 0～60dBmV |
誤差 | ±1dB |
分辨率 | 1dB |
線性度誤差 | ≤±10% |
超聲波參數 | |
諧振頻率 | 40kHz |
測量范圍 | 0～70dBμV |
誤差 | ±1dB |
分辨率 | 1dB |
靈敏度 | ≤40dB |
線性度誤差 | ≤±20% |
特高頻參數 | |
頻率范圍 | 300~1500MHz |
測量范圍 | 0～70dB； |
靈敏度 | 1dB |
工作溫度 | -40～+85℃ |
工作濕度 | 5～93%RH |
