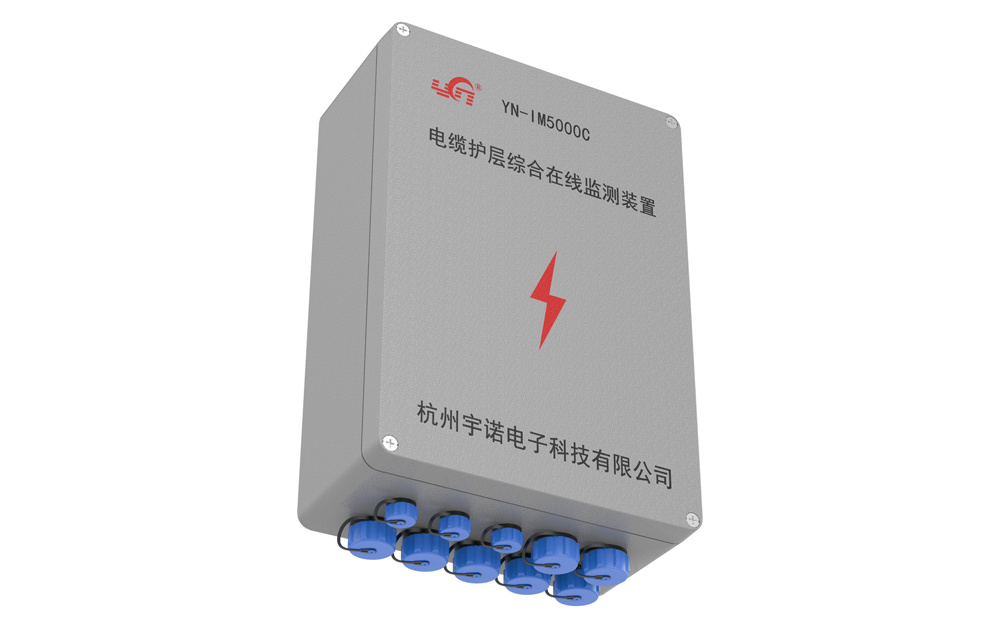

YN-IM5000C電纜護層綜合監測系統
IM5000C電纜護層綜合在線監測裝置采用了環流法原理，即：單芯電纜金屬護套在正常情況下（即一點接地）金屬護套上環流極小，主要是容性電流，而一旦金屬護套出現多點接地與大地形成回路后，環流顯著增加，嚴時可達主電流的90%以上。實時監測金屬護套環流及其變化量，可實現單芯電纜金屬護套多點接地故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生，保證電纜安全、可靠的運行。
所屬分類：電纜護層接地環流在線監測
關鍵詞：電纜護層接地環流在線監測
35kV以上的電纜主要采用帶有金屬護層的單芯電纜。因單芯電纜金屬護層與芯線中交流電流產生的磁力線相鉸鏈，使其兩端出現較高的感應電壓，故需采取合適的接地措施，使感應電壓處在安全電壓范圍內（通常不超過50V，有安全措施時不超過100V）。通常短線路單芯電纜的金屬護層采用一端直接接地和另一端經間隙或保護電阻接地的方式；長線路單芯電纜金屬護層則采用三相分段交叉互聯兩端接地的方式。不論采用哪種接地方式，良好的護層絕緣都是必要的，當電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀。同時，保證高壓電纜線路金屬層護套直接接地點的接地良好也十分重要，如果接地點由于各種原因不能有效接地，那么電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏，很容易把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升高甚至著火燃燒。
IM5000C電纜護層綜合在線監測裝置采用了環流法原理，即：單芯電纜金屬護套在正常情況下（即一點接地）金屬護套上環流極小，主要是容性電流，而一旦金屬護套出現多點接地與大地形成回路后，環流顯著增加，嚴時可達主電流的90%以上。實時監測金屬護套環流及其變化量，可實現單芯電纜金屬護套多點接地故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生，保證電纜安全、可靠的運行。
IM5000 C采用GSM或RS485作為通信方式。適用于35kV以上單芯電纜的多點接地故障監測。
系統組成
電纜護層環流在線監測由IM5000C電纜護層綜合監測裝置主機和電流互感器、溫度及防盜割傳感器等組成實現。開口式電流互感器安裝于電纜護層接地線上，經轉換為二次信號后引入監測裝置。溫度傳感器用于對電纜溫度進行監測，防盜割傳感器對環流接地線進行盜割監測。電纜護層綜合在線監測系統組成如下圖：
功能特點
裝置主要功能特點如下：
● 實時監測三相電纜的護層接地電流、總接地電流及任意相主纜運行電流；
● 實時監測三相電纜溫度；
● 實時對電纜護層接地進行防盜割監測；
● 監測時間間隔可設置；
● 報警參數及是否允許相應監測參數產生報警可設置；
● 統計設置時間段內的最大值、最小值、平均值；
● 實時監測統計周期內單相接地電流最大值最小值比，并進行報警處理；
● 實時監測統計周期內接地電流與負荷比值，并進行報警處理；
● 實時監測統計周期內單相接地電流變化率，并進行報警處理；
● 可指定任意時刻發送測量數據；
● 可指定某個或多個監測參數報警時，向指定手機發送報警信息；
● 實時測量裝置輸入電壓；
● 所有監測數據均有時間標簽，保證數據的唯一性；
● 所有監測傳感器可根據用戶要求進行增減配置；
● 多種數據傳輸接口：RS485接口、GPRS、GSM短信，可同時使用一種或多種數據傳輸模式；
● 支持遠程維護和升級；
● 采用低功耗設計，支持多種電源輸入：CT感應取電、AC-DC電源及電池供電；
● 全部采用工業級元件，具有良好的可靠性、穩定性；
● 單元式全封閉結構設計，易于安裝，所有部件均采取緊鎖措施，抗振性能好，并且更換拆卸方便；
● 支持IP68防護等級。
檢測參量
通訊接口
RS485接口
波特率：2400bps、9600bps、19200bps可設置數據長度：8位；起始位：1位；停止位：1位；
校驗：無校驗；
GSM/GPRS接口
工作頻段： 4頻，850 MHz/900 MHz/1800 MHz/1900 MHz ；
GSM中英文短消息；GPRS class 10，最大下行速率85.6 kbit/s，最大上行速率42.8 kbit/s，支持TCP/IP、FTP、HTTP協議。
工作電源
交流電源特性：
電壓：85~265VAC；
頻率：47~63Hz；
功率：≤8W
電池電源特性：
電壓：6VDC

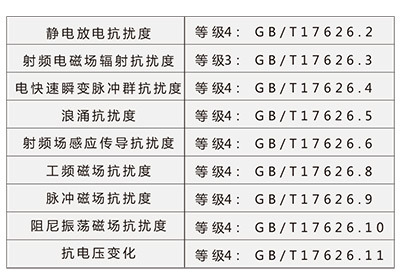

容量：根據電池供電持續時間確定
